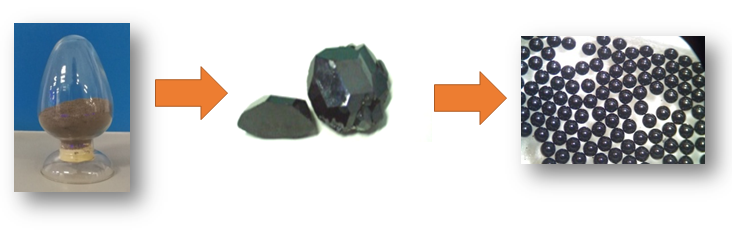

旋磁单晶材料：YIG、 BiGaVIG、LIF、NZF
自主生产，磁矩覆盖：100Gs—5200Gs。
磁调谐器件：YTO、YTF
利用旋磁单晶铁氧体铁磁共振原理：共振频率与外加磁场成正比，称为“磁调谐器件” 。
f 0= γ H0

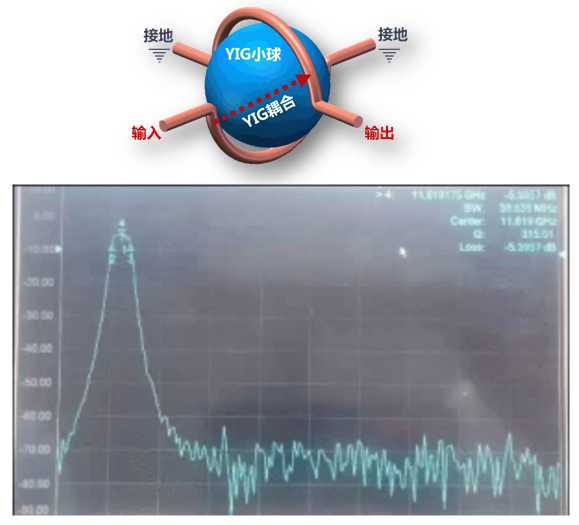

YIG带通滤波器
频率：0.3—50GHz 常规带宽：10—100MHz 宽带宽：≥400MHz@2-6GHz ；≥500MHz@6-18GHz 功能： 宽频段范围内选择所需信号，抑制干扰信号。 特点： 数字调谐：多倍频程内任意频点可控，无寄生通带。 高谐振Q值：偏离中心频率3dB带宽，每级6dB抑制度。 限幅功率：-10dBm～15dBm； 外形1～ 1.7英寸，重100-400g，功耗10-25W。 优势：多通道集成。 |  |
典型带通滤波器手册
型号 | 频率 | 3dB 带宽 | 插入损耗 | 带外隔离 | 失谐假响应 | 波纹与假响应组合 | 频率准确度 |
GHz | Min(MHz） | Max(dB) | Min(dB) | Min(dB) | Min(dB) | Max(MHz） | |
WMZLJ9012 | 0.8-2.2 | 20 | 6 | 45（f0±160MHz） | 50 | 2 | 1/2 3dB band width |
WMZLJ9013 | 1.8-4 | 20 | 5.5 | ||||
WMZLJ9014 | 4-8 | 25 | 5.5 | ||||
WMZLJ9015 | 8-18 | 30 | 6 | ||||
WMZLJ9012-2 | 0.8-2.2 | 20 | 6 | ||||
WMZLJ9013-2 | 1.8-4 | 20 | 5.5 | ||||
WMZLJ9014-2 | 4-8 | 25 | 5.5 | ||||
WMZLJ9015-2 | 8-18 | 30 | 6 | ||||
WMZLJ9032 | 0.5-2 | 10 | 6 | 70 | 71 | 2 | 1/2 3dB band width |
WMZLJ9033 | 2-8 | 20 | 5 | ||||
WMZLJ9034 | 8-18 | 20 | 4 | ||||
WMZLJ9035 | 1-18 | 20 | 8 | ||||
WMZLJ9036 | 2-18 | 20 | 6 | ||||
WMZLJ9037 | 0.38-0.48 | 5 | 16 | 45 | 2.5 | ±3 |

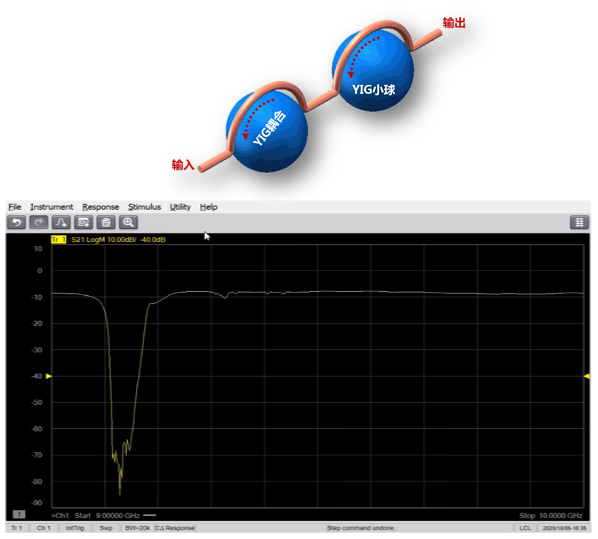

YIG带阻滤波器
频率：0.3—18GHz 常规阻带：5—20MHz@40dB 宽阻带：≥200MHz@2-6GHz ；≥500MHz@6-18GHz 功能： 具有直通和陷波功能，抑制干扰信号。 特点： 数字调谐：多倍频程内任意频点可控，无寄生阻带。 高谐振Q值：阻带深度大于50dB。 限幅功率：-10dBm～15dBm； 外形1～ 1.7英寸，重100-400g，功耗10-25W。 优势：多通道多阻带集成。 |  |
带阻滤波器手册
型号 | 频率 | 插入损耗 | VSWR | 阻带宽度@3dB | 阻带宽度@-40dB/-50dB | 假响应 | 频率准确度 |
GHz | Max(dB) | Max | Max(MHz） | Min(MHz) | Max(dB) | Max(MHz） | |
WMZLJ9016 | 0.45-1.2 | 2 | 2:1 | 150 | 5/ | 4 | in -40dB rejected band |
WMZLJ9005 | 1-2 | 2 | 2:1 | 150 | 5/ | 4 | |
WMZLJ9005-1 | 1-2 | 2 | 2:1 | 150 | 5/ | 4 | |
WMZLJ9018 | 2-4 | 2 | 2:1 | 150 | /8 | 4.5 | ±2.5 |
WMZLJ9019 | 4-8 | 2 | 2:1 | 150 | /10 | 4 | |
WMZLJ9006 | 8-12 | 2 | 2:1 | 180 | /15 | 4.5 | in -50dB rejected band |
WMZLJ9007 | 12-18 | 2.5 | 2.5:1 | 180 | /20 | 5 | |
WMZLJ9017 | 0.5-2 | 2 | 2:1 | 150 | 5/ | 4 | in -40dB rejected band |
WMZLJ9020 | 2-8 | 2 | 2:1 | 140 | /8 | 4.5 | in -50dB rejected band |
WMZLJ9021 | 8-18 | 2.5 | 2:1 | 210 | /20 | 5 | |
WMZLJ9023 | 6-18 | 2.5 | 2:1 | 180 | /20 | 5 | |
WMZLZ0025008 | 0.25-0.8 | 2 | 2:1 | 100 | 5@-30dB | 4 | in -30dB rejected band |
ZLZ00402 | 0.4-2 | 2 | 2:1 | 150 | 5@-30dB | 4 | |
ZLZ0804 | 0.8-4 | 2.5 | 2.5:1 | 180 | /5 | 4 | in -40dB rejected band |
ZLZ0218 | 2-18 | 2.5 | 2.5:1 | 250 | /8 | 4 |
