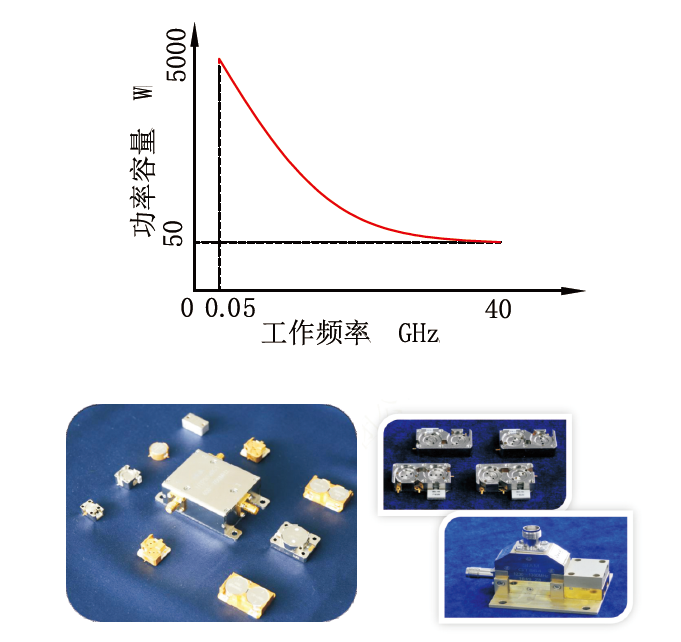

频率覆盖0.05~40GHZ
通过功率容量50W~50kW
带宽:10%、20%、30%、40%、3倍频程
接口形式:微带、带线、同轴、同轴转微带、表贴
特点:损耗小、带宽宽、形式多样。
产品技术指标体系
工作频段(GHz) | 相对带宽 | 典型指标 | 峰值功率(W)，占空比25% | 负载功率(W) | 尺寸(mm) | ||
电压驻波比 | 正向损耗(dB) | 隔离度(dB) | |||||
P波段 | 10% | 1.25 | 0.35 | 20 | 3000 | 60 | 28*28*10.5 |
470-610MHz | 1.3 | 0.4 | 18 | 3400 | 700 | 31*43*10.5 | |
L波段 | 10% | 1.15 | 0.25 | 24 | 2000 | 60 | 20*20*8 |
1.2-1.4GHz | 1.2 | 0.3 | 22 | 2000 | 60 | 16*16*7 | |
S波段 | 10% | 1.2 | 0.3 | 22 | 2000 | 60 | 16*16*7 |
2.7-3.5GHz | 1.3 | 0.4 | 18 | 2000 | 20 | 14*14*7 | |
C波段 | 10% | 1.15 | 0.3 | 25 | 1000 | 20 | 13*13*6.4 |
5-6GHz | 1.2 | 0.4 | 20 | 800 | 20 | 10*10*6 | |
X波段 | 10% | 1.15 | 0.3 | 25 | 800 | 20 | 9*10*5.1 |
8-12GHz | 1.25 | 0.4 | 18 | 800 | 20 | 9*10*5.1 | |
Ku波段 | 10% | 1.15 | 0.35 | 25 | 500 | 20 | 9*10*5.1 |
14-18GHz | 1.3 | 0.5 | 18 | 500 | 20 | 9*10*5.1 | |
K波段 | 10% | 1.2 | 1.0 | 22 | 200 | 2 | 10.2*26*12.5 |
18-22 | 1.25 | 1.0 | 20 | 200 | 2 | 10.2*26*12.5 | |
Ka波段 | 10% | 1.3 | 1.3 | 20 | 200 | 2 | 10.2*26*12.5 |
27-31GHz | 1.3 | 1.3 | 20 | 200 | 2 | 10.2*26*12.5 | |
